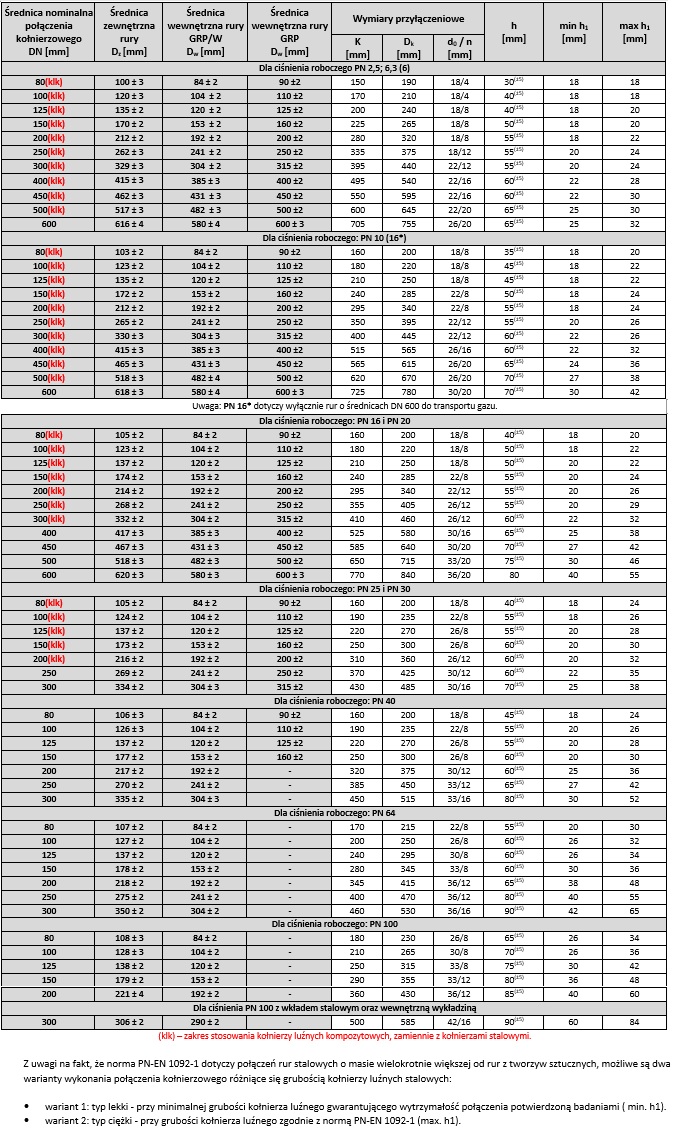

TABELA WYMIAROWA POŁĄCZEŃ KOŁNIERZOWYCH
tabela kołnierze

Tabela zawiera dwa warianty wykonania połączenia kołnierzowego różniące się grubością pierścieni stalowych:

  • wariant 1: przy minimalnej grubości pierścienia stalowego (min h1) gwarantującego wytrzymałość połączenia potwierdzoną badaniami (typ lekki)
  • wariant 2: przy grubości pierścienia stalowego (max h1) zgodnie z normą PN-EN 1092-1 (typ ciężki)

Ze względów technicznych wartość max h1 może być mniejsza o kilka mm. Grubość kołnierza oporowego h może być większa o ok. 10 mm od podanych w tabeli.
